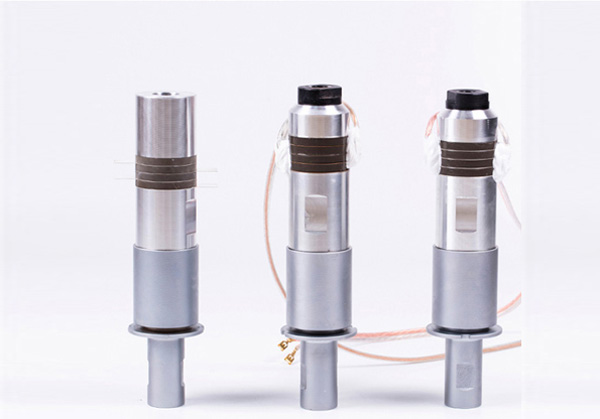

20k 2000w 超聲波換能器
20k2000w超聲波換能器，自主研發研發的壓電陶片，結合航空鋁材配件，采用國際先進的仿真技術結合自主研發的高精度裝配儀器精致而成，從源頭技術開始研發生產，保證了換能器產品和應用技術參數的穩定性;搭載不同的發生器和模具焊頭，可以適用不同的超聲波設備...
本產品在批量生產中均能實現高穩定性，高一致性，高振幅，低阻抗等一系列特點每個產品都會經過數據質檢出廠。
全國統一咨詢熱線
13501989763

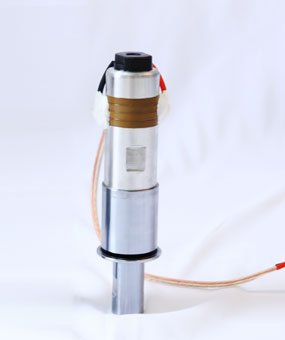

20K 2000W
超聲波換能器
■ 20k2000w超聲波換能器，自主研發研發的壓電陶片，結合航空鋁材配件，采用國際先進的仿真技術結合自主研發的高精度裝配儀器精致而成，從源頭技術開始研發生產，保證了換能器產品和應用技術參數的穩定性;搭載不同的發生器和模具焊頭，可以適用不同的超聲波設備。
■ 本產品在批量生產中均能實現高穩定性，高一致性，高振幅，低阻抗等一系列特點，每個產品都會經過數據質檢出廠。
產品特點
Product features
| 01 |
|
02 |
|
03 |
|
溫度23±5°，濕度≤70%RH無塵車間裝配，充分保證產品裝配潔凈，數據穩定高性能 |
|
產品均能實現高穩定性，高一致性，高振幅，低阻抗等一系列特點 |
|
48小時高負載工作不發燙 |
|
|
|
|
|
|
| 04 |
|
05 |
|
06 |
|
航空鋁材，磷銅片裝配原件 |
|
壓電陶瓷區域采用絕緣涂層處理 |
|
進口優質電源線，導電性強 |
|
產品尺寸 |
|
DW-15K-42 |
||
|
總長 |
253.5mm |
|
 |
|
|
安裝直徑 |
63.00mm |
|
||
|
后蓋直徑 |
50mm |
|
||
|
模具螺口 |
3/8--24 |
|
||
產品參數
Product parameter
| 功率 | 頻率 | 阻抗 | 電容量 | 陶瓷晶片 | 形狀 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2000W | 19.7-20.1KHz | <15Ω | 13000-14000PF | PZT43-50*20*6.5mm | 柱形 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 材料-前蓋板 | 材料-后蓋板 | 材料-變幅桿 | 變幅桿螺牙 | 發波形式 | 常用領域 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 鎂鋁 | 鎂鋁 | 鎢鋼 | 3/8--24 | 常發波/短發波通用 | 平面口罩打片，封口，點耳帶 80-100PCS/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注意事項
1、裝卸換能器時，要關閉超聲波電源，裝卸時要小心，不要損壞換能器。
2，注意換能器的正負極連接是否正確，若正負極接反會發生漏電觸電危險;
3，由于焊接換能器采用原理是高頻摩擦，產生的熱量進行焊接，安裝使用過程中建議加裝220V，尺寸120*120*38的散熱風機，進行常溫風冷，位置正對于換能器陶瓷晶片處;
4，換能器和發生器連接的時候，禁止直接開機工作，必須先進行發波測試，檢測超聲波工作是否正常;如發生嘯叫，打火;請檢查焊頭是否松動/開裂;一切正常后，方可正常使用
5、避免在濕度過大和含有腐蝕性氣體中使用
6，換能器刀模禁止與口罩機滾花輪直接接觸;
7、正常工作時，換能器過熱時，一定要停止工作，使其降溫，以確保換能器的使用壽命。
8、注意日常對儀器的保養與維護。
安裝說明
1、首先檢查電源在運輸過程中有無松動，掉螺絲，連線，斷線，短路，斷路等情況，如有要做相應處理，必要時通知生產廠家。
2、檢查無異常情況后，將換能器上的超聲輸出插頭插到機箱后面板上的輸出插座上。
3、先將前面板的電源開關關閉，然后再接插～220V電源。功率旋鈕逆時針旋至最小，按下電源開關，開啟發生器，看是否有超聲輸出
(測試時間不要超過1秒)，如果有，則將超聲波換能器固定到工作臺上，將電源設定好功率即可工作。如果沒有超聲輸出，則停止加電，查找原因，必要時通知生產廠家進行處理
產品套裝推薦

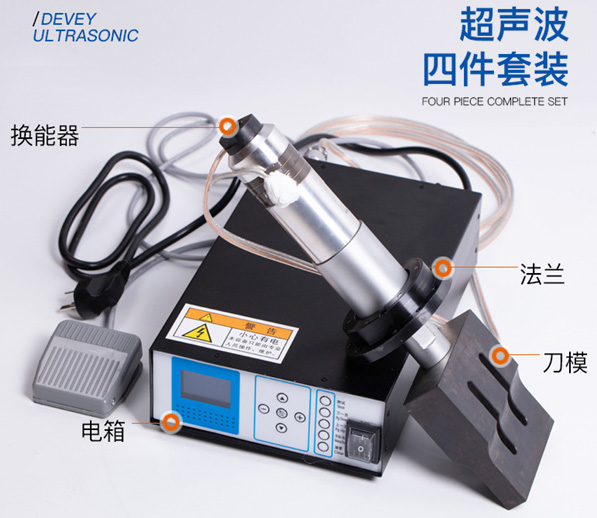

20k2000w超聲波焊接系統：20k2000w換能器+法蘭盤+刀模/焊頭+超聲波發生器+腳踏板
