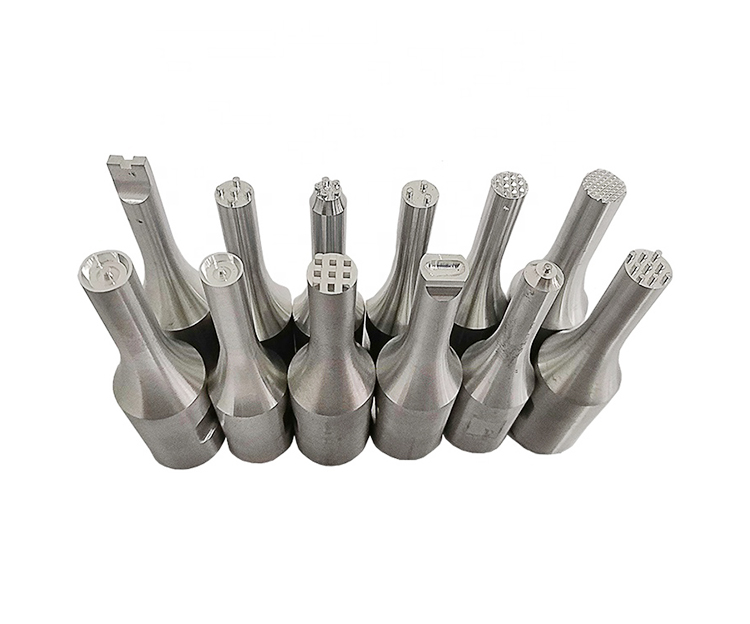

超聲波焊接的模具外型看似簡單，其實在設計和制造過程中還是有很高的專業與技術要求。設計和加工不當焊頭，將出現功率大，卻出力少、能量損耗高。如何保證焊頭能夠最經濟的工作？如何保證焊頭能夠?qū)Q能器轉換的機械振動能有效地傳遞到工件上形成持續穩定的產品焊接生產？

1、模具振幅

振幅對于需要焊接的材料來說是一個關鍵參數，相當于鉻鐵的溫度，溫度達不到就會熔接不上，溫度過高就會使原材料燒焦或?qū)е陆Y(jié)構破壞而強度變差。因?yàn)槊恳婚g公司選擇的換能器不同，換能器輸出的振幅都有所不同，經過適配不同變比的變幅桿及焊頭，能夠校正焊頭的工作振幅以符合要求，通常換能器的輸出振幅為10—20μm，而工作振幅一般為30μm左右，變幅桿及焊頭的變比同變幅桿及焊頭的形狀，前后面積比等因素有關，形狀來說如指數型變幅、函數型變幅、階梯型變幅等，對變比影響很大，前后面積比與總變比成正比。

2、模具頻率參數

超聲波焊接機都有一個中心頻率， 即換能器、變幅桿和焊頭三者結合的機械共振頻率，發生器的頻率根據機械共振頻率調整，以達到一致，使焊頭工作在諧振狀態。

3、加工精度

超聲波焊頭因?yàn)楣ぷ饔诟哳l振動情況下，應盡量保持一個對稱設計，以避免聲波傳遞的不對稱性，產生多方向振動沖突，這種不均衡振動是導致焊頭發熱及斷裂的關鍵原因。
