概述

超聲波焊接是通過超聲波發生器將50/60赫茲電流轉換成15、20、30或40 KHz 電能。被轉換的高頻電能通過換能器再次被轉換成為同等頻率的機械運動，隨后機械運動通過一套可以改變振幅的變幅桿裝置傳遞到焊頭。焊頭將接收到的振動能量傳遞到待焊接工件的接合部，在該區域，振動能量被通過摩擦方式轉換成熱能，將塑料熔化。超聲波不僅可以被用來焊接硬熱塑性塑料，還可以加工織物和薄膜。

     組成

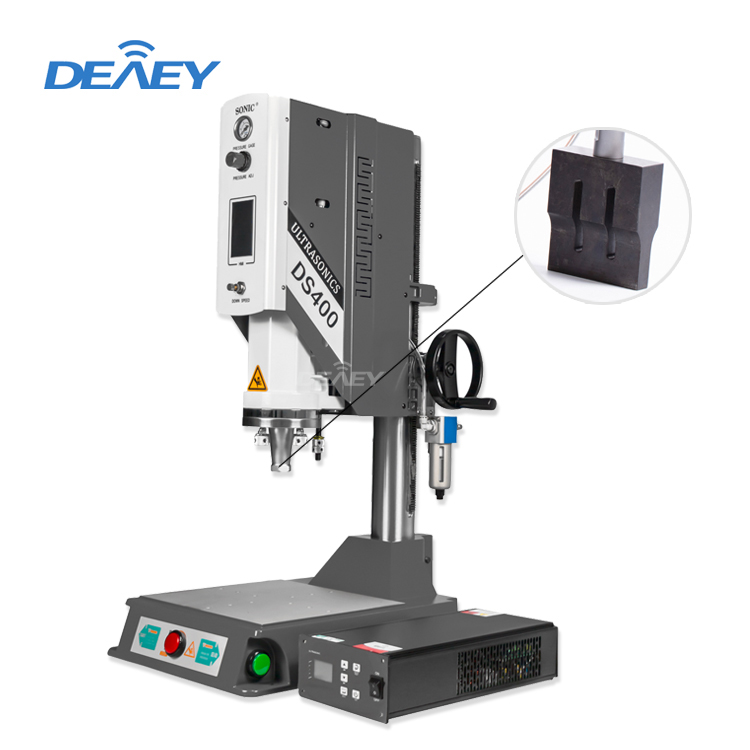

一套超聲波焊接系統的主要組件包括超聲波發生器，換能器/變幅桿/焊頭三聯組，模具和機架 。

原理

超聲波塑料焊接原理

超聲波作用于熱塑性的塑料接觸面時，會產生每秒幾萬次的高頻振動，這種達到一定振幅的高頻振動，通過上焊件把超聲能量傳送到焊區，由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。超聲波塑料焊接的好壞取決于換能器焊頭的振幅，所加壓力及焊接時間等三個因素，焊接時間和焊頭壓力是可以調節的，振幅由換能器和變幅超聲波塑料焊接機桿決定。這三個量相互作用有個適宜值，能量超過適宜值時，塑料的熔解量就大，焊接物易變形;若能量小，則不易焊牢，所加的壓力也不能太大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積

超聲波焊接 ultrasonic welding

熱塑性塑料在超聲波振動作用下，由于表面分子間摩擦生熱而使兩塊塑料熔接在一起的焊接方法。

熱塑性塑料焊接注意事項:

A.舌榫的設計保證在焊接周期中對位方便。

B.焊線設計纖細，但必須有足夠的可熔化材料令焊接面熔合。具體設計方式要視乎應用在焊接何種工件設備中。焊接壓力、震幅等參數可調，保證焊頭能接觸到焊接面并施壓，下工件為接受壓力部份，置于底模中不動。焊頭因產生超聲波高頻，令上工件生熱震動，因而能與下工件熔合，焊頭停止震動后，壓力保持,令熔解位置冷卻成型。整個焊接時間大多為少于一秒。
