超聲波壓花機，采用頻率寬頻跟蹤技術，使超聲波發生器的輸出頻率始終與換能器頻率一致，從而確保縫合，壓花的質量，并大大延長了超聲波發生器，換能器裝置的壽命; 利用高頻振動波傳遞到兩個或多個需焊接的材料表面，在加壓的情況下，使材料表面相互摩擦而形成分子層之間的熔合，其優點在于快速、節能、熔合強度高、導電性好、無火花、接近冷態加工。主要用于合成纖維布料，或含有化纖混紡補、化學薄膜(含30%以上化纖)，均可加工成所需要的產品，如Nylon布、針線補、無紡布、T/R布，特多龍補 (Polyester 布)、人造革、噴膠棉、PE紙、PE+鋁、PE+布等復合材料,熱塑性塑料箔膜及塑料片多層布，以及各種貼合而成的淋膜表覆布類薄膜紙的縫邊、熔接、熔切、壓花等，加工產品具有水密性好，生產效率高，不用針線輔料，熔切面平滑無毛邊，手感好等特點;廣泛應用于服裝、玩具、環保無紡布袋、口罩(杯型口罩、平面口罩、立體口罩等)等行業。適用產品有衣服花邊，床套，枕頭套，汽車套，帳蓬，包裝帶，背包，旅行帶，手提帶，窗簾，雨衣，風衣，雪衣，玩具，手套，桌巾，椅套，被套，口罩，發飾，飾品， 洋傘，燈罩等等。

使用說明



新機使用前，必須閱讀超聲波縫合機說明書，并熟知本說明書之內容。

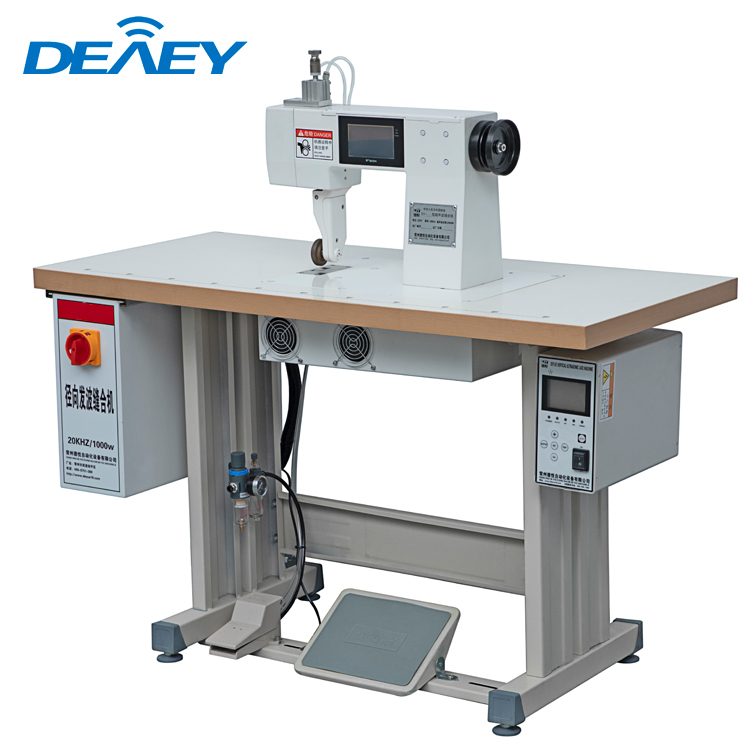

1. 機械各部功能說明

1)調整螺帽:限制氣缸行程長短距離。

2)壓輪氣缸:控制壓輪上升和下降。

3)壓輪開關:壓輪控制開關,在機頭左側。單擊壓輪下降

4)模架:固定花輪。

5)花輪:縫合，裁切加工件之模具。

6)冷卻風扇:散熱振動子溫度,使其能長時間工作。

7)花輪氣缸:控制花輪上升和下降。

8)機頭:固定花輪的傳動機構。

9)氣壓表:表示花輪加在工件上的壓力氣壓。

10)氣壓閥:依據實際需要做氣壓調整, 調整后螺帽要鎖緊。調整范圍一般在1~10Kg/cm²之間。

11)臺面板: 加工工件的平臺。

12)發振箱:控制機臺的動作程序。

13)振筒:固定振動子與鋼模。

14)機架:支撐機臺本體。

15)腳踏板: 在右腳位置，控制花輪和鋼模的運轉。

16)花輪踏板:在左腳位置，控制花輪升降。

2. 發振箱功能說明:

1) 振幅顯示器: 其功能是指超聲波振子和鋼模之間的諧振是否合適。旋轉音波調整旋鈕，能使讀數變化。一般調整到50以下。

2)電流表(如右圖): 指示超聲波的工作電流。空載時表示焊頭與系統諧振的狀態,一般正常為0.4~0.6A,依輸出功率的大小而異,負載時,因壓著面積和花輪和復雜、大小而定,通常由1.0~2.5A。

                                    電流表

3)功率輸出: 調整輸出功率大小，調到不同的文件位，電流表讀數會有變化。

4)上模速度: 調整花輪轉速高低。數字越大轉速加快，速度越快;反之速度降低。

5)下模速度: 調整超聲波鋼模轉速高低。數位越大轉速加快;反之速度降低。

6)手動/自動開關: 打到自動檔位，花輪和鋼模自動運轉;打到手動開關，花輪和鋼模的運轉是由右腳的腳踏板控制的，踏下腳踏板花輪和鋼模開始工作，松開腳踏板花輪和鋼模即停止運轉。

7)超載指示: 紅色指示燈亮，表示設備超載。此時應該立即停機，檢查原因待故障排除后，方可繼續工作。

8)音波調整: 調整超聲波振動子和鋼模之間的諧振狀態。順時針或逆時針轉動旋鈕，振幅表讀數會改變，前已有述，正常讀數一般在50以內。

9)音波測試: 功能是測試超聲波是否正常。按下音波測試開關1~2秒鐘，看超載指示燈是否亮，振幅表、電流表讀數是否在正常范圍內。

10)電源開關: 控制整機電源。開關自帶紅色指示燈，打開時紅色燈亮。
