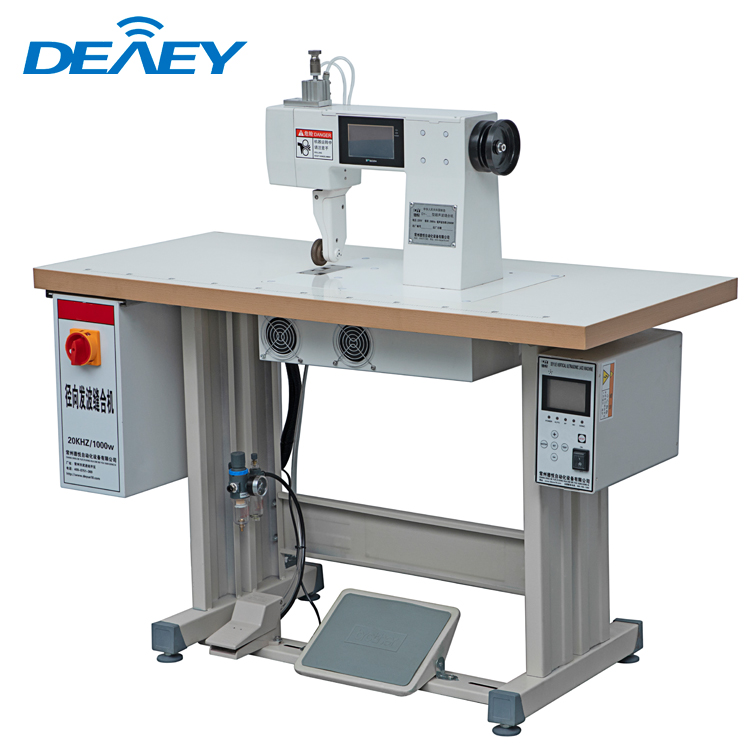

超聲波壓花機,采用頻率寬頻跟蹤技術,使超聲波發生器的輸出頻率始終與換能器頻率一致,從而確保縫合,壓花的質量,并大大延長了超聲波發生器,換能器裝置的壽命; 利用高頻振動波傳遞到兩個或多個需焊接的材料表面,在加壓的情況下,使材料表面相互摩擦而形成分子層之間的熔合,其優點在于快速、節能、熔合強度高、導電性好、無火花、接近冷態加工。主要用于合成纖維布料,或含有化纖混紡補、化學薄膜(含30%以上化纖),均可加工成所需要的產品,如Nylon布、針線補、無紡布、T/R布,特多龍補 (Polyester 布)、人造革、噴膠棉、PE紙、PE+鋁、PE+布等復合材料,熱塑性塑料箔膜及塑料片多層布,以及各種貼合而成的淋膜表覆布類薄膜紙的縫邊、熔接、熔切、壓花等,加工產品具有水密性好,生產效率高,不用針線輔料,熔切面平滑無毛邊,手感好等特點;廣泛應用于服裝、玩具、環保無紡布袋、口罩(杯型口罩、平面口罩、立體口罩等)等行業。適用產品有衣服花邊,床套,枕頭套,汽車套,帳蓬,包裝帶,背包,旅行帶,手提帶,窗簾,雨衣,風衣,雪衣,玩具,手套,桌巾,椅套,被套,口罩,發飾,飾品, 洋傘,燈罩等等。
安裝花輪時,必須將模架置于上升位置,卸下花輪模架左蓋板,裝上花輪,將模架左蓋板裝上并將螺絲鎖緊,此框架為力利專利技術(如右圖)。降下花輪架使花輪同模具接觸,通過調節偏心輪,使花輪工作面同模具工作面平行。
1) 可用A4紙放在壓輪與花輪中,壓力調到1.5KG,花輪氣缸調整螺帽向上旋開,不限位,再將上、下模速度鈕調到刻度2位置,將輸出功率調到4位置,按下壓輪開關,再踏下花輪踏板,后踏腳踏板,待花輪至少完走一圈,再松開,另踩花輪踏板,讓花輪上升,同時按下壓輪開關,讓壓輪上升,取出白紙,查看壓紋是否平衡。
2) 壓紋不平衡時,先松開模架左蓋板上的偏心輪鎖緊螺絲, 再旋轉偏心輪(順時針,花輪向上運動;逆時針則反之(如圖1)),鎖緊偏心輪,反復上述動作,直至平衡為止。
3) 用A4紙調整花輪水平后,請同時將花輪氣缸調整螺帽下旋限位,使其花輪與鋼模剛好接觸。(防止花輪下滑與鋼模碰撞磨損)
4) 根據縫合或滾花材料的厚薄程度,調整花輪壓力。較厚的材料壓力調大些,反之調小些。
5) 根據需熔斷的材料不同,厚薄不同,以及花輪的花紋復雜程度,力勁綜合調整以下三方面,以達到理想熔斷效果:(1)花輪線速度;(2)花輪壓力;(3)超聲功率大小。
注意:
Δ花輪速度較低時,加工材料接受超聲波能量時間較長,花輪與鋼模接觸時間也較長,比較容易熔斷。
Δ花輪壓力較大時,加工材料接受超聲波能量較大,比較容易熔斷。(同時花輪對模具的磨損也加大)
6) 花輪檢查:
花輪的花紋必須保持銳利狀態,硬度HRC60~61°。磨損、銹蝕的花輪不得使用,以免影響產品質量,或由于花輪壓力增大會導致鋼模磨損加快。
7) 花輪壓力的控制:
Δ花紋復雜,壓力可加大一些。
Δ花紋欠銳利,壓力可加大一些。
Δ鋼模的音波振幅較小,壓力可加大一些。
化纖含量較高的材料(如NYLON),壓力可減小些,反之如TC布,壓力可加大一些。
Δ厚的材料,壓力可加大一些。
Δ在相同質量,相同加工速度前提下,花輪壓力越小越好。(壓力小,鋼模和花輪的磨損就小,設備壽命長)
花輪的安裝
花輪調整方法
