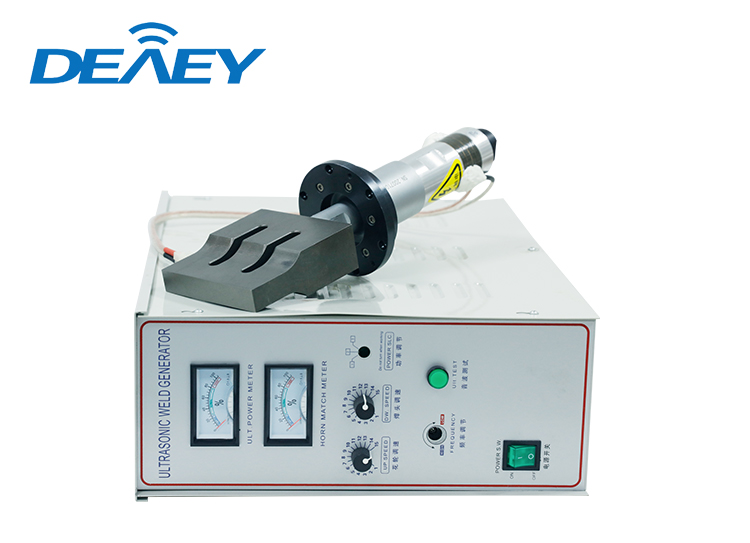

超聲波發生器,又稱超聲波驅動電源、電子箱、超聲波控制器,是大功率超聲系統的重要組成部分。超聲波發生器作用是把市電轉換成與超聲波換能器相匹配的高頻交流電信號,驅動超聲波換能器工作。
大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。超聲波電源分為自激式和它激式電源,自激式電源稱為超聲波模擬電源,它激式電源稱為超聲波發生器。
超聲波發生器采用世界領先的他激式震蕩電路結構,較自激式震蕩電路結構在輸出功率增加10%以上。超聲波放大電路形式采用線性放大電路和開關電源電路。
開關電源電路的優點:轉換效率高,因此大功率超聲波電源采用此形式。
線性電源電路的優點:不嚴格要求電路匹配,允許工作頻率連續快速變化。
超聲波發生器來產生一個特定頻率的信號,這個信號可以是正弦信號,也可以是脈沖信號,這個特定頻率是換能器工作的頻率。
超聲波設備一般使用的超聲波頻率為20KHz、25KHz、28KHz、33KHz、40KHz、60KHz、80KHz、100KHz或以上尚未大量使用。
完善的超聲波發生器有反饋環節,主要提供以下二個方面的反饋信號。
當超聲波發生器接入電壓的發生變化時,發生器的輸出功率也隨著發生變化。會使超聲波換能器的機械振動不穩定,導致工作效果不佳。因此需要穩定輸出功率,通過功率反饋信號相應調整功率放大器,使得功率放大穩定。
換能器工作在諧振頻率點時效率最高,工作最穩定。
而換能器的諧振頻率點會因裝配和工作老化而改變。如果改變的頻率只是漂移,變化不大,頻率跟蹤信號可以控制信號發生器,使信號發生器的頻率在一定范圍內跟蹤換能器的諧振頻率點,讓發生器工作在最佳狀態。
輸出功率
頻率跟蹤
